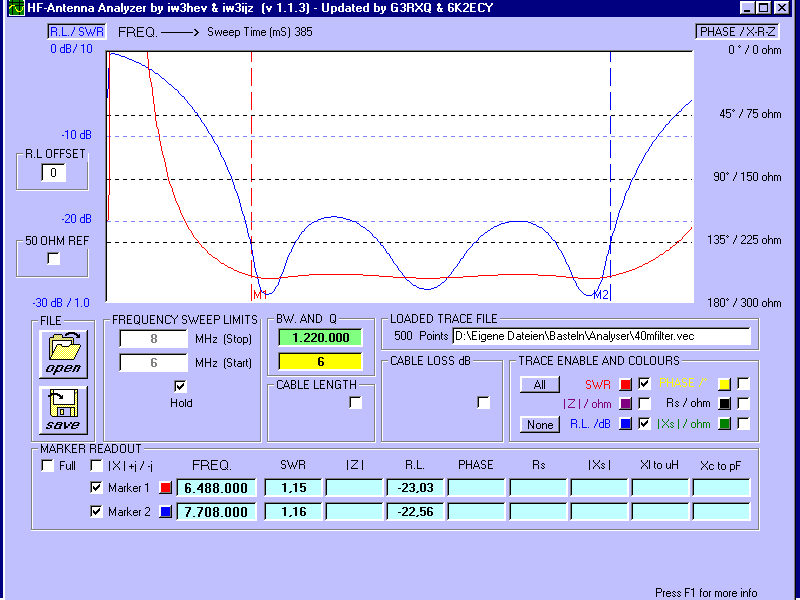

Die Qualität eines Filters erkennt man an der Eingangsreflexion. Die blaue Kurve zeigt den
typischen Chebyshev-Verlauf, die Höcker sind gleich hoch und liegen symmetrisch zur Mitte. Die rote Kurve zeigt das SWR,
es liegt an der Meßgrenze des Antennenanalyzers.Die Filter werden aufwändig per Hand mit modernen Verfahren abgeglichen.
- SWR kleiner 1,2
- Return Loss (Eingangsreflexion) besser -20dB
- Durchlaßbereich mit geringster Welligkeit von 6,5 MHz bis 7,7 MHz
