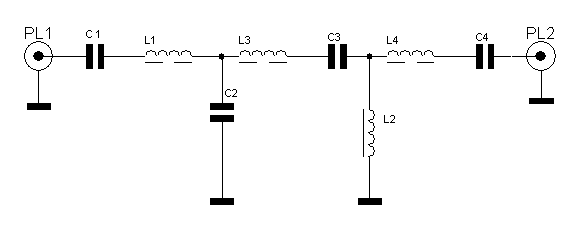

Das ist eine Schaltung, die ohne angezapfte Spule auskommt. Die Einzelkreise sind auf unterschiedliche Frequenzen abgestimmt. Das Filter ist wie ein Ladderfilter aufgebaut, hat aber nicht nur Kondensatoren zur Kopplung der Kreise untereinander. Erst durch die Kopplung mit Spule und Kondensatoren wird die Durchlaßkurve symmetrisch. Abgleich ist etwas schwierig.
